制氮機各設備布置順序按工藝流程連接布置。用戶需要提前提出設備安裝廠房尺寸圖和空氣進口、成品氮氣出口位置，ACTFil會根據實際場地條件規劃整套制氮機設備布置連接示意圖。

制氮機系統設備一般沒有場地基礎要求，只要廠房內平整地坪就能滿足安裝條件。但對于較大規格的空壓機、壓縮空氣干燥設備等，則按生產廠家要求實施。為了設備維修、清潔方便起見，在空壓機、干燥設備、制氮機、氮氣純化裝置安放位置做一個高于地面10cm的平整臺面則為佳。

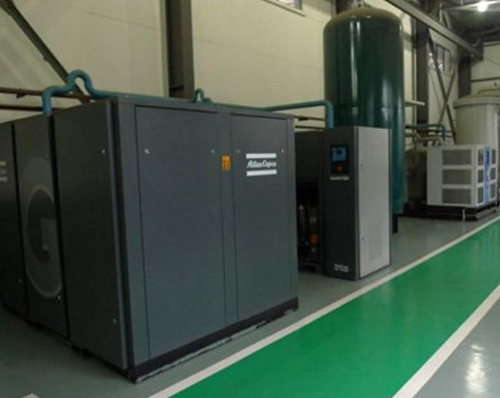

各設備一般沿廠房墻面布置。空壓機、冷干機應放在上風口或通風良好的地方，如果空壓機后沒有空氣儲罐，則空壓機與冷干機之間的距離應盡可能大一些，二者之間的管路長度盡可能長一些，以利通過大氣環境降低壓縮空氣溫度。各設備間距離應至少大于1m，各設備與墻的距離應至少大于0.8m，設備的操作面應面向人員方便操作的方位，方便使用者對設備操作和維護、檢修。

設備間的管路連接按設備就位后的實際情況而定，推薦管路連接由用戶根據需要制作。所有管路最好采用硬連接方式（螺紋連接或焊接），由專業人員施工，避免發生泄漏現象。

3. 制氮機設備安裝要求

設備安裝由用戶負責，ACTFil負責指導設備安裝。

所有工藝設備就位后，設備間的管路根據現場實配。所有管路采用硬連接方式（螺紋連接或焊接），由專業人員施工，避免發生泄漏現象。成品氮氣出口至用氣點之間的管路使用銅管或不銹鋼管為佳（最次采用新的鍍鋅管），采用焊接方式連接。

電源和冷卻水引至設備現場，備好配電盤、冷卻水供應設施。
